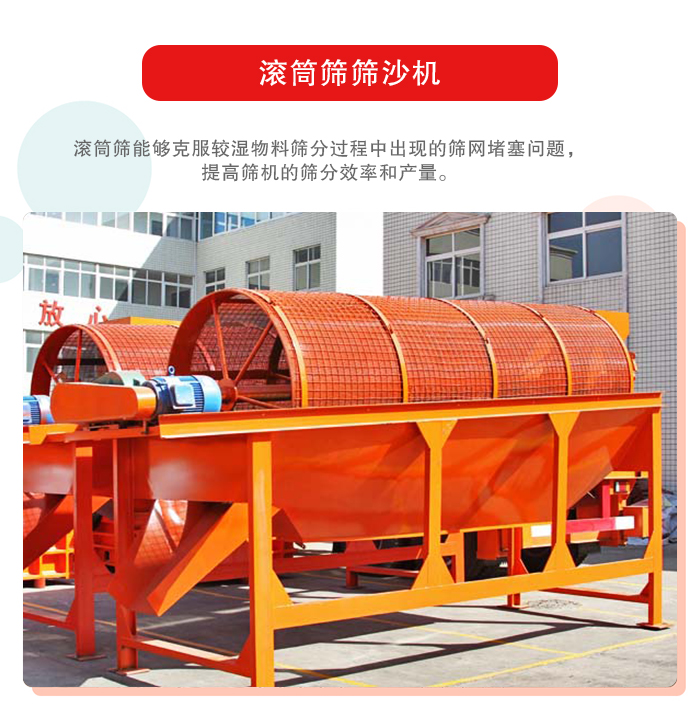

滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同網目的的篩網逐漸被篩出。不大的石料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。

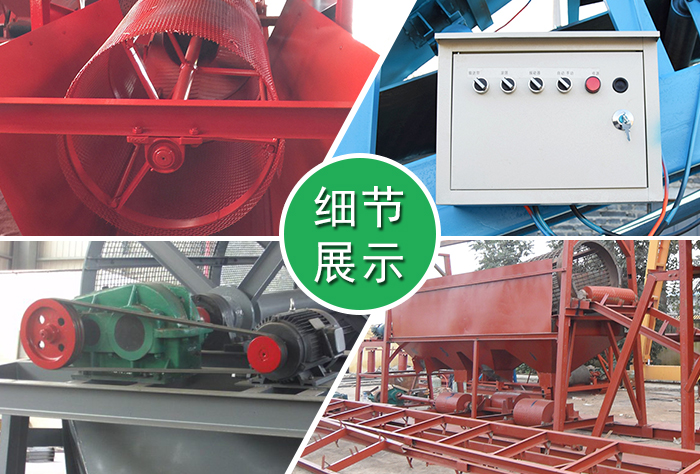

細節展示

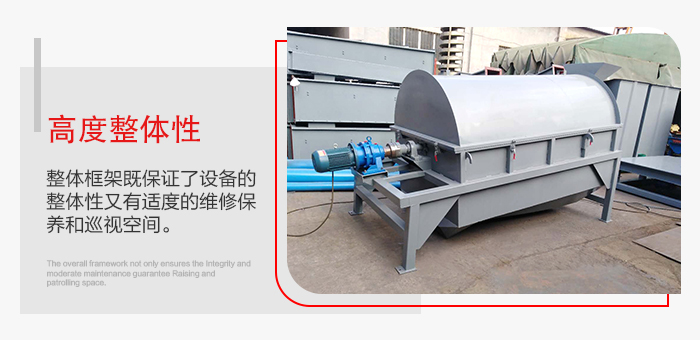

 滾筒篩主要有電動機、減速機、滾筒裝置、機架、進出料口等部分組成。

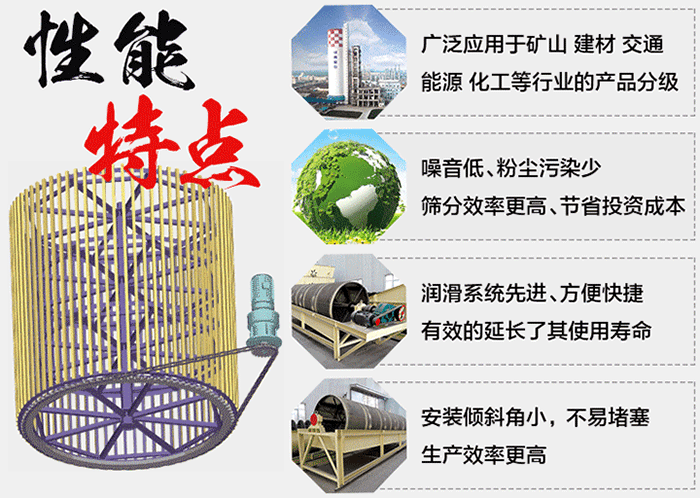

工作特點

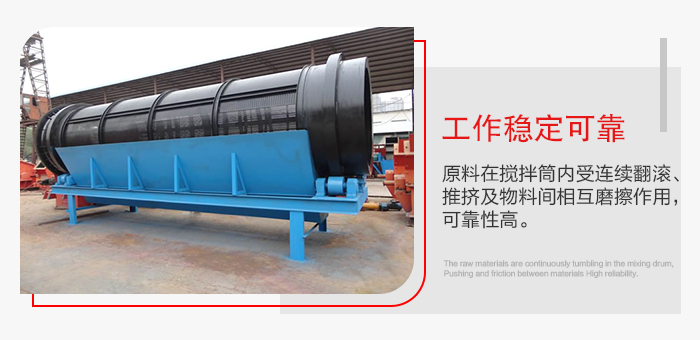

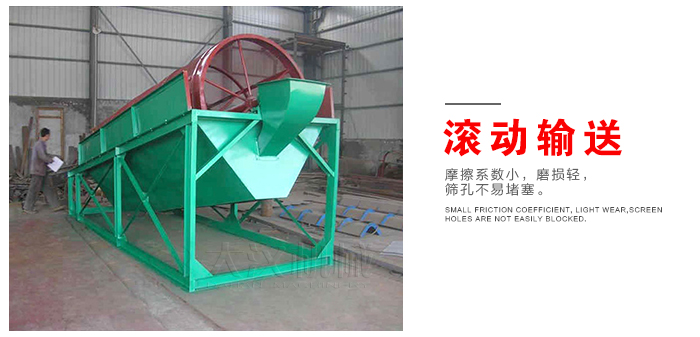

1、采用滾動輸送原理，摩擦系數小，磨損輕，篩孔不易堵塞。

2、滾筒支承采用整體通軸結構，運行平穩，不振動，噪聲低。

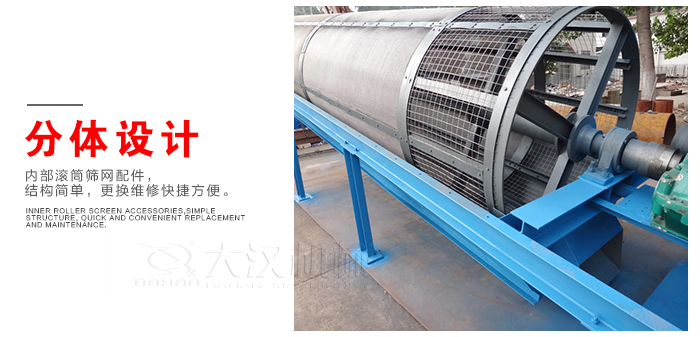

3、內部滾筒篩網配件采用分體設計，結構簡單，更換維修快捷方便。

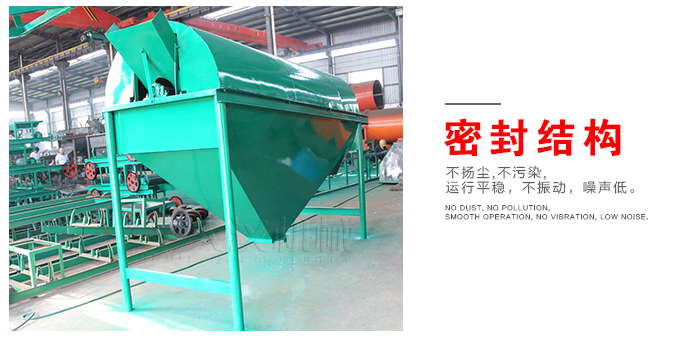

4、滾筒體采用有效的密封結構,不揚塵,不污染。

使用行業

冶金(鐵礦石、石灰石、螢石、冷卻高爐渣、焦炭等原料)、有色、黃金、煤炭、化工、建材及水電工程、磨料垃圾處理、采石場等行業物料的洗礦、篩分、分級、脫渣、脫泥、脫水等機械行業。

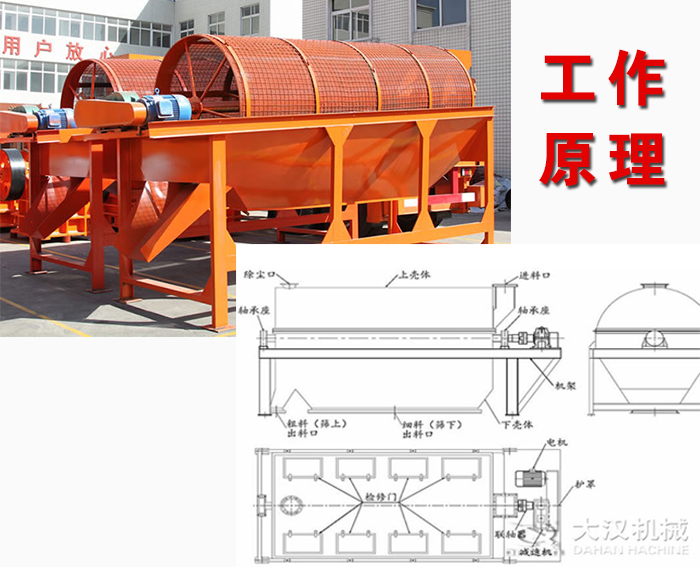

工作原理

滾筒裝置傾斜安裝于機架上，電動機經減速機與滾筒裝置連接在一起，驅動滾筒裝置繞其軸線轉動，當物料進入滾筒裝置后， 靠滾筒旋轉的離心力及跳汰作用來篩分物料，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料經滾筒外圓的篩網排出，不合格的物料經滾筒末端排出。

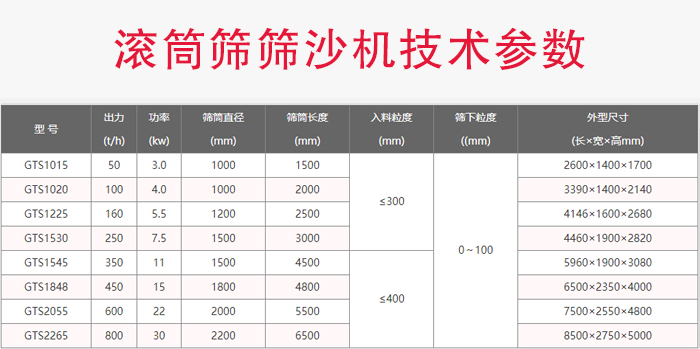

參數

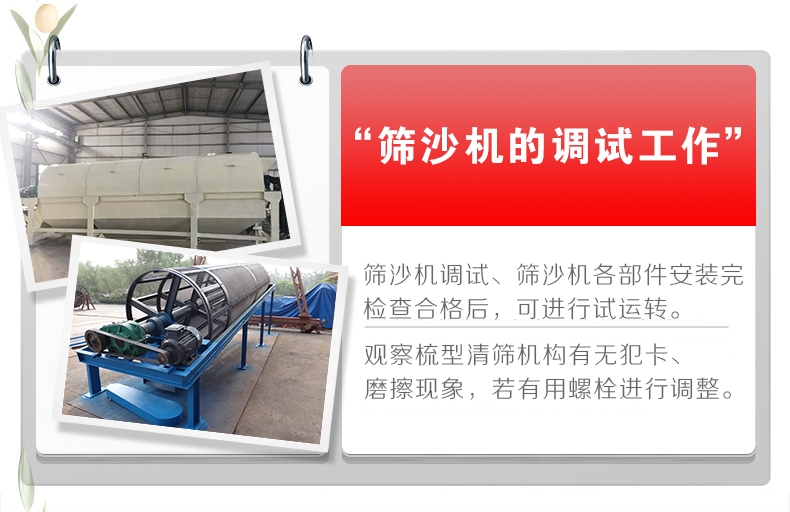

篩沙機的調試工作

一、篩沙機調試、篩沙機各部件安裝完，檢查合格后，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；

二、將長方形檢修門處于打開位置，并通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；

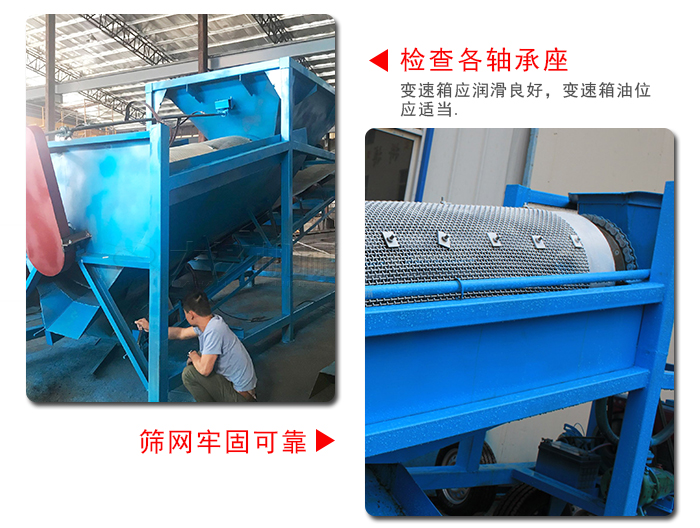

三、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當

四、電源接頭應牢固可靠，絕緣良好，接地正確。

維護工作

1.篩沙機在啟動前先用手旋轉轉子，檢查機器各部有無異常現象;

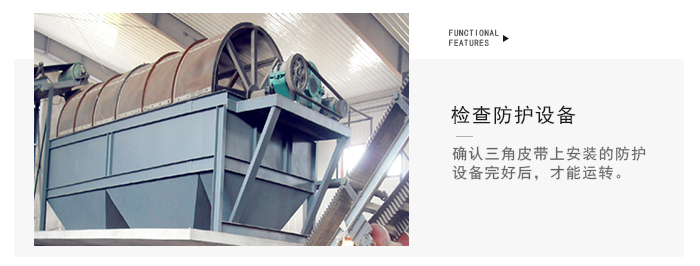

2.檢查確認三角皮帶上安裝的防護設備完好后，才能運轉;

3.篩沙機運轉時不可進行修理及清理工作，嚴禁開機檢修;

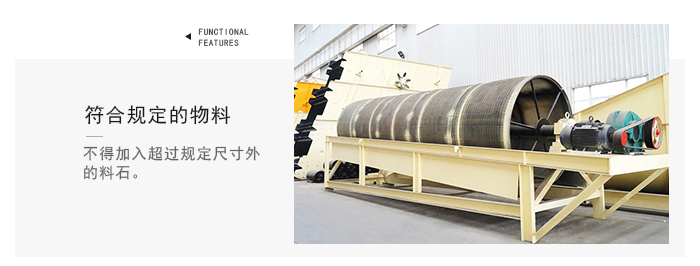

4.不得加入超過規定尺寸之料石，若超出篩沙機規定尺寸應在料斗上加裝篦子;

5.機器應按固定方向旋轉，不得反向旋轉;

6.在機器運轉時，如發現有不正常的振動或響聲時，應立即停止加料，待箱內物料排盡后，立即停止電機，停機檢查，排除故障后，才能繼續運轉。遇緊情況先停止電機，在開機前必須清除腔內物料，空載啟動;

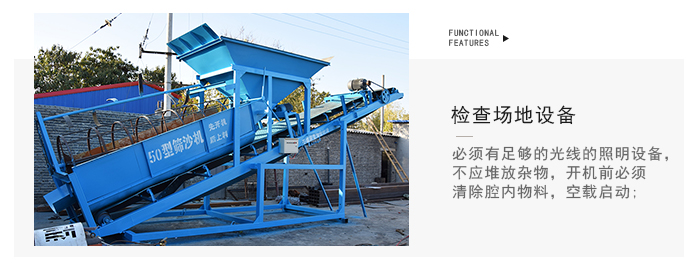

7.篩沙機工作場地不應堆放雜物，并必須有足夠的光線的照明設備
